GCC04A（120单振镜）
单振镜加工方式，单片加工范围120mmx120mm，适合21寸及以下手机、车载、平板、智能穿戴，点餐机等触控屏，玻璃/薄膜表面氧化铟锡（ITO），银浆（Ag）、碳纳米管（CNT）、石墨烯、纳米银、钼铝钼、铜等涂层的蚀刻。蚀刻线宽可达到20μm；
GCC04系列激光蚀刻机专为中小尺寸电容屏导线及可视区蚀刻进行机械结构、光路结构、吸附平台进行等设计。

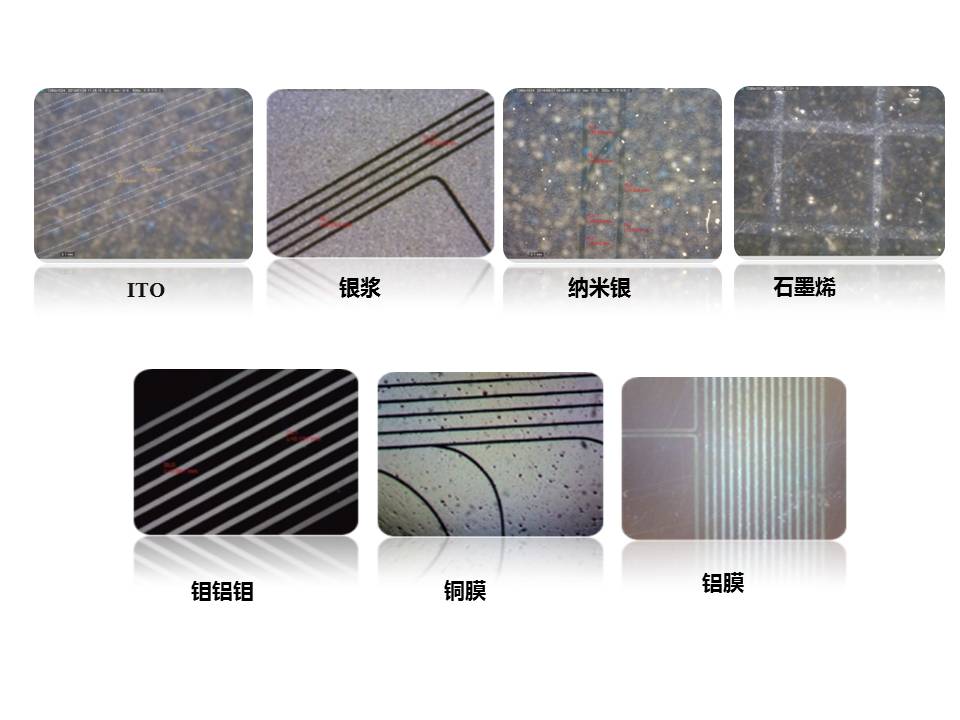

1. 应用广：适合氧化铟锡（ITO）、银浆（Ag）、碳纳米管（CNT）、石墨烯、纳米银、钼铝钼、铜等各类金属导电膜/玻璃线路激光蚀刻。7. 性价比高：无污染，可取代黄光蚀刻，无污染无耗材，有效降低加工成本。
适合21寸及以下手机、车载、平板、智能穿戴，点餐机等触控屏，玻璃/薄膜表面氧化铟锡（ITO），银浆（Ag）、碳纳米管（CNT）、石墨烯、纳米银、钼铝钼、铜等涂层的蚀刻。
|
加工对象 |
电容屏 |
|
加工材料 |
银浆、ITO、CNT、石墨烯等 |
|
蚀刻材料厚度/蚀刻线宽 |
当6μm~10 μm(银胶印刷厚度/均匀度) 20μm ~30μm （视具体材料材质与膜厚及膜厚均匀度而定） |
|
线性度 |
±3μm |
|
综合定位精度 |
±10μm（排除材料印刷误差） |
|
重复加工精度 |
±2μm |
|
拼接精度 |
±5μm |
|
工作平台面积 |
560 mm×560 mm |
|
有效加工面积 |
500 mm×500 mm |
|
定位方式 |
双CCD自动定位 |
|
加工速度 |
≤4500 mm/s（视具体材料而定） |
|
单PCS加工范围 |
120 mm×120 mm |
