GCC04D（170双振镜）
双振镜加工方式，加工效率大幅提升。单片加工范围320mmx160mm，适合21寸及以下电容式触摸屏可视区和导线区蚀刻；
最细线宽20μm；
GCC04系列激光蚀刻机专为中小尺寸电容屏导线及可视区蚀刻进行机械结构、光路结构、吸附平台进行等设计。
|
加工对象 |
电容屏 |
|
加工材料 |

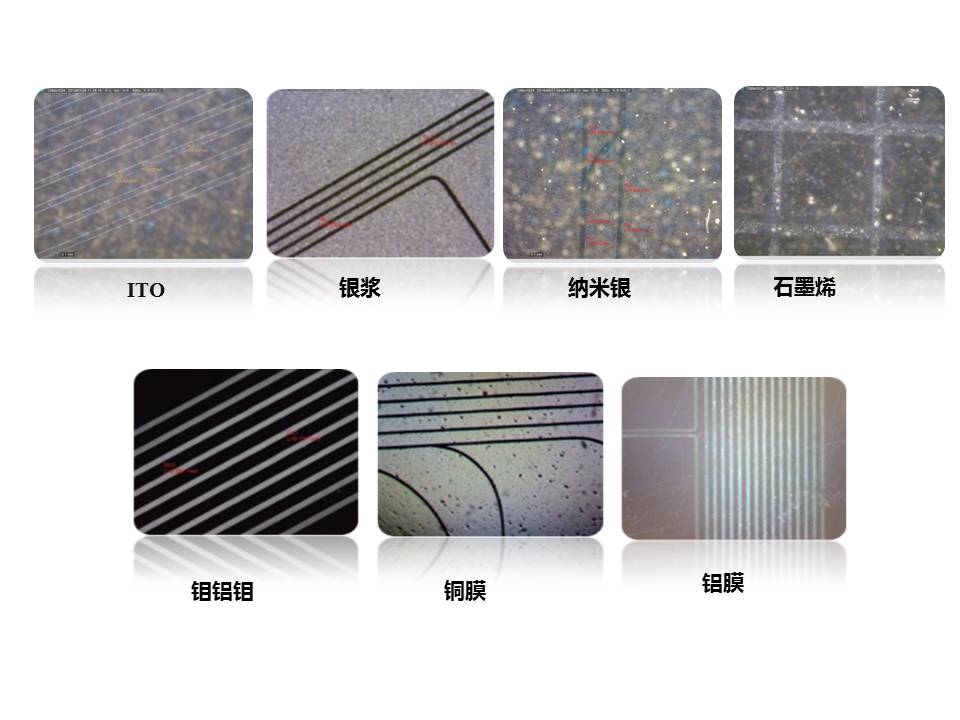

银浆、ITO、CNT、石墨烯等 |
|
蚀刻材料厚度/蚀刻线宽 |
当6μm~10 μm(银胶印刷厚度/均匀度) 20μm ~30μm （视具体材料材质与膜厚及膜厚均匀度而定） |
|
线性度 |
±3μm |
|
综合定位精度 |
±10μm（排除材料印刷误差） |
|
重复加工精度 |
±2μm |
|
拼接精度 |
±5μm |
|
工作平台面积 |
560 mm×560 mm |
|
有效加工面积 |
500 mm×500 mm |
|
定位方式 |
双CCD自动定位 |
|
加工速度 |
≤4500 mm/s（视具体材料而定） |
|
单PCS加工范围 |
320 mm×160 mm(双振镜) |
